Toleranzen:
Es sollten die Allgemeintoleranzen grob angewendet werden.
Punktuell können kleinere Toleranzen eingehalten werden.

Dimensionen:
Durchmesser von
 10 mm bis 1'000 mm
Höhe/Länge von
   5 mm bis    350 mm

Materialien:
Alle tiefziehfähigen Metalle.

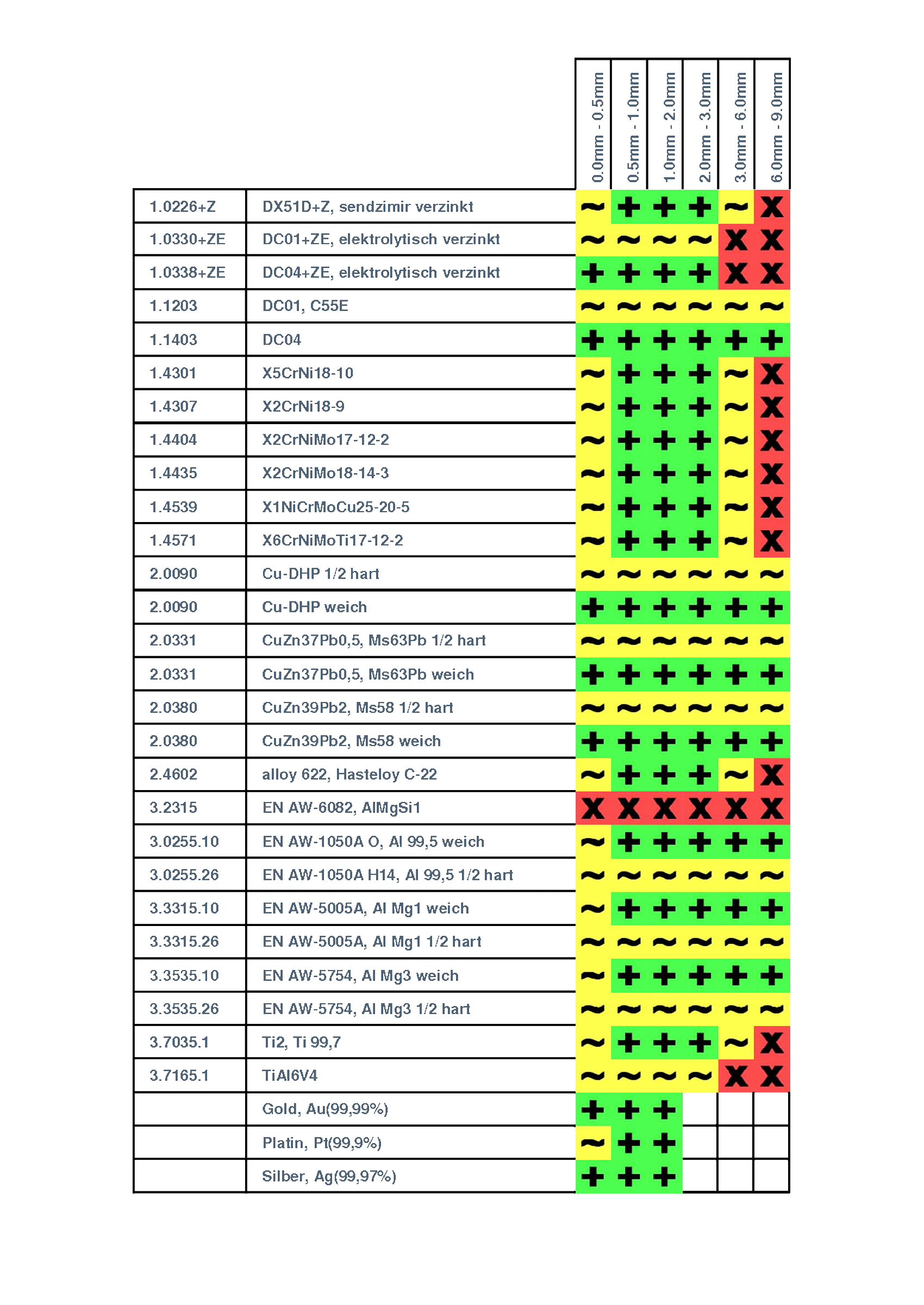

Hier eine Auswahl der gängigen Materialien.
 table of materials - most used materials with deep drawing proccess

Konstruktionsmerkmale und deren Einfluss auf die Umformung/Kosten:

Konstruktionsrichtlinie Metalldruecken Teileverrundung Eckradius Bodenradius Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning Konstruktionsrichtlinie Metalldruecken Teileverrundung Eckradius Bodenradius Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning  Teileverrundung, Eckradius, Bodenradius
Konstruktionsrichtlinie Metalldruecken Teileverrundung Eckradius Bodenradius Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning Konstruktionsrichtlinie Metalldruecken Teileverrundung Eckradius Bodenradius Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning

 Der innere Bodenradius R sollte im Minimum zwischen
 1 x bis 2 x die Blechdicke sein.


Dadurch verbessern sich die Fliesseigenschaften in
 der Umformung und das Bauteil kann kostengünstiger  hergestellt werden.



Konstruktionsrichtlinie Metalldruecken Teileverrundung Eckradius Bodenradius Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning Konstruktionsrichtlinie Umformaufwand Teilehöhe Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning  Umformgrad 1, Teilehöhe
Konstruktionsrichtlinie Umformaufwand Teilehöhe Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning Konstruktionsrichtlinie Umformaufwand Teilehöhe Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning


 Durch die Verkürzung der Bauteilhöhe, braucht es weniger
 Aufwand in der Umformung. Dadurch reduzieren sich die  Stück- wie auch die Werkzeugkosten.

 Wird eine grosse Bauteilhöhe verlangt, so ist die
 Metallumformung immer die kostengünstigste Variante.



Konstruktionsrichtlinie Umformaufwand Flanschbreite Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning Konstruktionsrichtlinie Umformaufwand Flanschbreite Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning  Umformgrad 2, Flanschbreite
Konstruktionsrichtlinie Umformaufwand Flanschbreite Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning Konstruktionsrichtlinie Umformaufwand Flanschbreite Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning


 Durch die Verkleinerung des Bauteilrandes, braucht es
 weniger Aufwand in der Umformung. Dadurch reduzieren
 sich die Stück- wie auch die Werkzeugkosten.

 Wird ein breiter Rand verlangt, so ist die Metallumformung
 immer die kostengünstigste Variante.



Konstruktionsrichtlinie Hinterschnitt Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning Konstruktionsrichtlinie Hinterschnitt Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning  Hinterschnitt
Konstruktionsrichtlinie Hinterschnitt Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning Konstruktionsrichtlinie Hinterschnitt Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning
 Für eine einfache und kostengünstige Herstellung muss
 das Bauteil vom Werkzeug entformbar sein. Das heisst,
 dass Hinterschnitte nur in separaten Operationen hergestellt   werden (Sicken, Bördeln) können. Das Bauteil muss  rotationssymmetrisch und vom Werkzeug entformbar sein.



Konstruktionsrichtlinie Grundfläche Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning Konstruktionsrichtlinie Grundfläche Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning  Grundfläche
Konstruktionsrichtlinie Grundfläche Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning Konstruktionsrichtlinie Grundfläche Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning


 Beim Tiefziehen gibt es keine Einschränkungen für die
 Form der Bodenfläche. Der innere Eckenradius sollte im
 Minimum zwischen 3 x bis 5 x die Blechdicke sein.



Konstruktionsrichtlinie Bodenform Bodengeometrie Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning Konstruktionsrichtlinie Bodenform Bodengeometrie Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning  Bodenform
Konstruktionsrichtlinie Bodenform Bodengeometrie Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning Konstruktionsrichtlinie Bodenform Bodengeometrie Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning


 Die Bodenverformung sollte auf das Minimum reduziert
 werden. Die ideale Form ist ein U mit grosszügigem
 Bodenradius.

 Mit einem kleinen Mehraufwand sind auch andere
 Bodenformen herstellbar (Hohlkugel, Halbkugel).



Konstruktionsrichtlinie Mantelfläche Mantelgeometrie Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning Konstruktionsrichtlinie Mantelfläche Mantelgeometrie Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning  Mantelfläche
Konstruktionsrichtlinie Mantelfläche Mantelgeometrie Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning Konstruktionsrichtlinie Mantelfläche Mantelgeometrie Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning
 Beim Tiefziehen werden zylindrische oder leicht konische
 Mantelflächen bevorzugt. Das Bauteil neigt dann nicht zur
 Faltenbildung.

 Andere Mantelflächen sind herstellbar, sofern das Bauteil vom
 Werkzeug entformbar ist.



Konstruktionsrichtlinie Bordierung Randgeometrie Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning Konstruktionsrichtlinie Bordierung Randgeometrie Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning  Bordierungen, Randgeometrie
Konstruktionsrichtlinie Bordierung Randgeometrie Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning Konstruktionsrichtlinie Bordierung Randgeometrie Metalldruecken Gut Metallumformung AG Ein traditionsreiches Unternehmen in der Umformung von Metallen. Tiefziehen und Metalldrücken sind unsere Spezialitäten. Tiefziehen, Metalldrücken, deep drawing, metal spinning


 Flansche und Bordierungen sind nach Möglichkeit nach
 Aussen zu legen.

 Nur unter ganz speziellen Bedingungen sind beim Tiefziehen
 Umformungen nach innen realisierbar.
